株式会社宮入バルブ製作所 MIYAIRI VALVE MFG.CO.,LTD.

PV-813GY

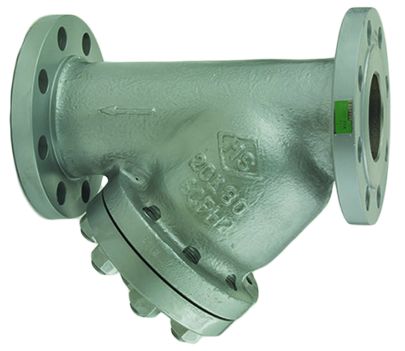

鋳鋼製フランジ形Y形ストレーナ [Cast steel flange type Y-shaped strainer]

PV-813GY

PV-813GY
サイズ[SIZE]
25A~50A
主要流体名[Main Fluid]
NH3等毒性ガス
接 続 規 格[Connection]
JIS 20K RF、 SW、 BW
適用法規等[Applicable Regulation]
認定品(15A~150A)/ 設備品

DXFダウンロード

仕  様 Specification

設計圧力[Design Pressure]
2.4MPa
設 計 温 度[Design Temp.]
-5~120℃
耐圧試験圧力[Hydrostatic Testing Pressure]
3.9MPa
気密試験圧力[Leakage Testing Pressure]
2.4MPa

材 質 Material

Body
SCPH2
Packing/Gasket
V/#7026
Bonnet
S25C
Screen
SUS304
