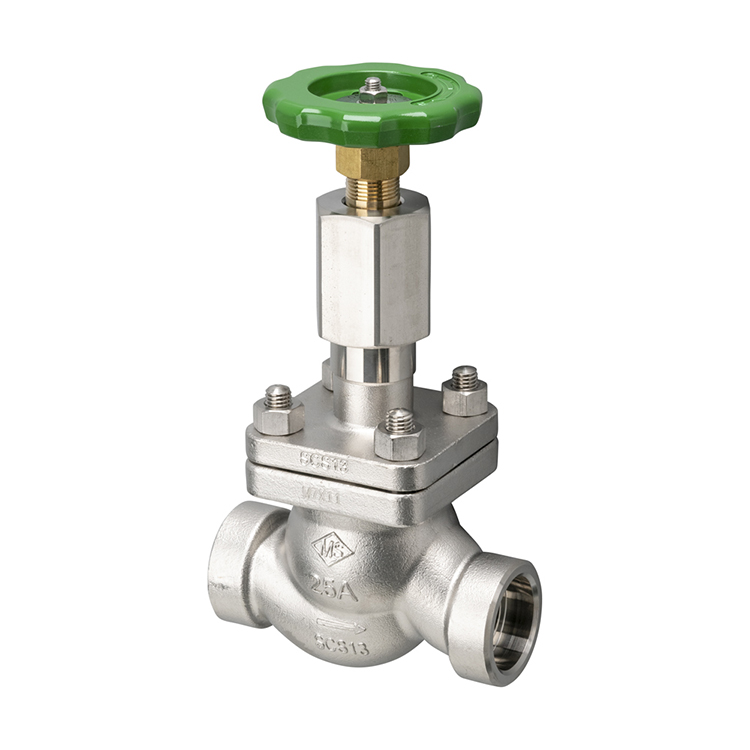

LNG用短軸グローブ弁
[Short Bonnet Globe Valve for LNG]
LTV-294
- サイズ[SIZE]
- 15A～65A
- 主要流体名[Main Fluid]
- LNG（低温流体）
- 接 続 規 格[Connection]
- SW / BW
- 適用法規等[Applicable Regulation]
- 認定品
DXFダウンロード
仕 様 Specification
- 設計圧力[Design Pressure]
- 3.0MPa
- 設 計 温 度[Design Temp.]
- -196～+75℃
- 耐圧試験圧力[Hydrostatic Testing Pressure]
- 4.5MPa
- 気密試験圧力[Leakage Testing Pressure]
- 3.0MPa
材 質 Material
- Body
- SCS13
- Spindle
- SUS304
- Seat Packing
- PCTFE
- Disk
- SUS304
- Packing/Gasket
- V/#GF300
- Bonnet
- SCS13
